Подробное описание

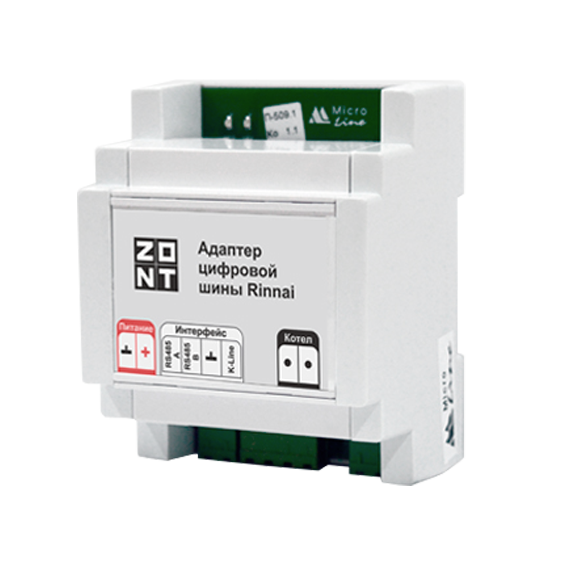

Предназначен для цифрового управления отопительными котлами RINNAI
- подходит для всех термостатов и контроллеров ZONT (кроме ZONT Lite)
- работает по K-Line и RS-485
- крепится на din-рейку
В цифровой шине котла RINNAI доступны для считывания следующие параметры:
- фактическая и установочная температура теплоносителя;
- состояние горелки;
- признаки работы котла на отопление и ГВС.
При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.
При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.
При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, SMS).
Особенности адаптера RINNAI:
- Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+, Н700+ PRO, Н1000+ PRO, Н1500+ PRO, Н2000+ PRO) для управления несколькими котлами;
- Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса ZONT (lk.zont-online.ru).
Важно! По цифровой шине работают не все котлы RINNAI. Проверьте совместимость работы конкретной модели с оборудованием ZONT в разделе Совместимость котлов с ZONT (перейти в раздел).
При использовании адаптера с отопительными приборами ZONT:
вы уверены в работоспособности своего котла;
используете возможности гибкой настройки для создания комфортного микроклимата в помещении;
вы экономите на энергоносителях от 35%!
Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT
- Отображение и контроль текущего состояния котла, его рабочих параметров
- Отображение и контроль текущей и целевой температуры в помещении (теплоносителя)
- ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу
- Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла
Внимание! При питании от резервного аккумулятора термостат котлом не управляет!
Оповещение владельца котла:
- при отклонении текущей температуры от заданных режимом работы пороговых значений;
- при аварии и неисправности котла;
- при неисправности подключенных датчиков температуры.
Запись и хранение истории событий (за последние 3 месяца):
- время работы котла и мониторинг измеряемых температур;
- время появления аварий и ошибок в работе котла;
- время пропадания и восстановления основного напряжения питания;
- время входящих звонков и текст входящих смс сообщений;
- дата обновления ПО и номер текущей версии ПО.
Для правильной работы алгоритма управления работой котла по цифровой шине рекомендуется в сервисном меню установить максимальные значения для температуры теплоносителя и ГВС.
Ограничить модуляцию дистанционно можно из личного кабинета веб-сервиса ZONT за счет ее уменьшения в процентном соотношении от установленного значения настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.
Адаптер подключается в параллель котловой панели. Для того, чтобы правильно определить место подключения, внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.
Напряжение питания |
10-28 В |
Максимальный потребляемый ток |
30 мА |
Интерфейсы подключения к котлу |
RINNAI |
Интерфейс подключения к термостату или контроллеру |
K-Line, RS-485 |
Температурный диапазон работы |
от -30 до +55 °С |
Время выхода на рабочий режим |
не более 5 сек |
Средний срок службы |
7 лет |
Габаритные размеры |
90,2 х 71 х 57,5 мм |
Масса, не более |
0,400 кг |
Крепление |
на DIN рейку |
