Подробное описание
Линейка приборов ZONT Climatic
представлена четырьмя моделями в основе предустановок которых заложены самые популярные схемы систем отопления:
- Climatic 1.1 - каскад из 2-х котлов, ГВС и 1 управляемый контур
- Climatic 1.2 - каскад из 2-х котлов, ГВС и 2 управляемых контура
- Climatic 1.3 - каскад из 2-х котлов, ГВС и 3 управляемых контура
модель 1.3 поддерживает модули расширения и управляет работой
до 15-ти контуров
- Climatic OPTIMA - каскад из 2 котлов, контур ГВС и 3 управляемых контура

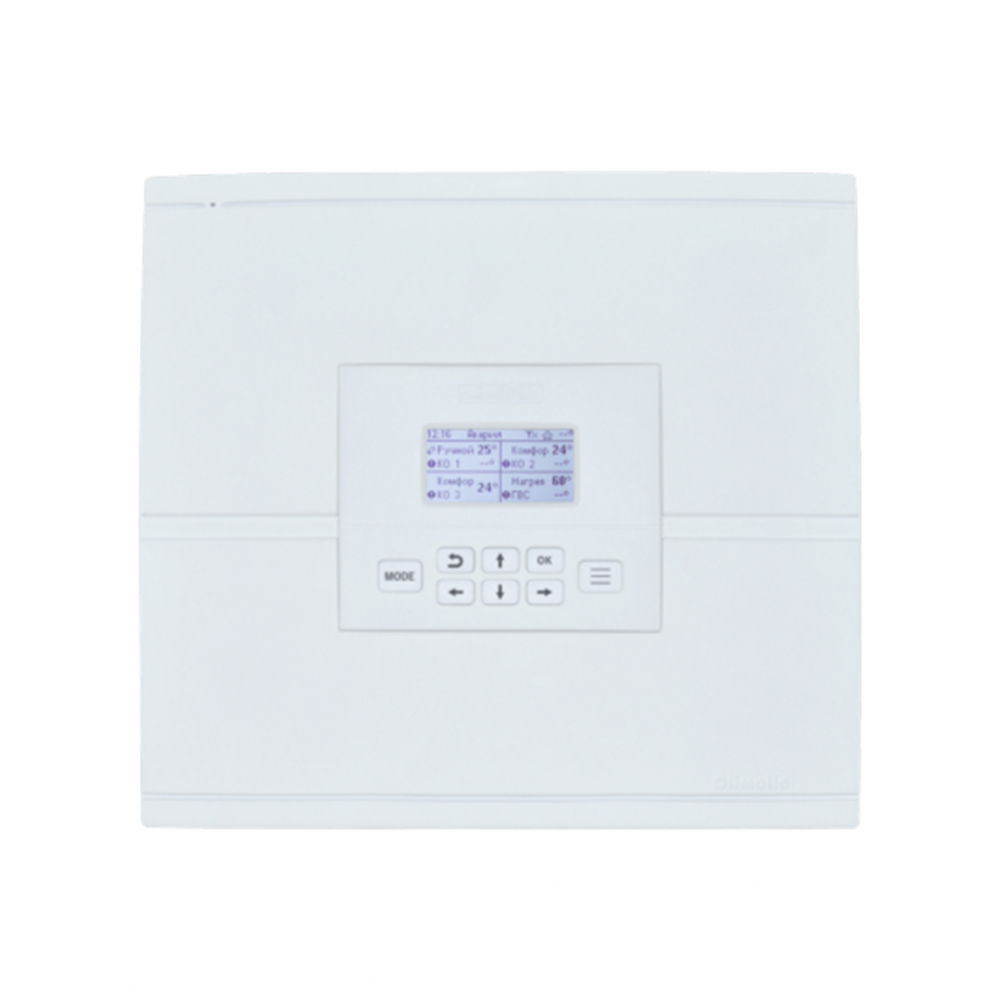

ZONT Climatic OPTIMA новый прибор в линейке автоматических регуляторов Climatic.
Основная особенность прибора настройка и управление производится только командами с панели управления, имеющей ЖК дисплей и кнопки управления. Погодозависимый автоматический регулятор идеально подходит для контроля и управления комплексными системами отопления и горячего водоснабжения в зданиях без использования средств связи.
В вашем доме всегда комфортная температура и горячая вода!
Регулятор ZONT Climatic OPTIMA позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 контур ГВС и 3 прямых/смесительных контура. Тип контура определяется настройкой.
4 преднастроенных режима работы прибора дают возможность устанавливать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Управление 2 котлами (каскад, основной и резервный) обеспечит вашу систему теплом независимо от аварий и других нежелательных событий. Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления. Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.
Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.
Автоматизация контроля и управления
Автоматический регулятор ZONT Climatic OPTIMA содержит предустановленные настройки основных параметров контуров отопительной системы. На панели прибора возможно:
выбрать режим работы для каждого контура,
установить требуемое температурное значение,
назначить расписание работы приборов,
управлять ГВС,
присвоить каждому контуру свое название.
Удобство монтажа и подключения:
преднастроенные конфигурации,
настройка с панели в месте размещения прибора,
крепление прибора на стену,
поддержка цифровых и аналоговых датчиков температуры NTC,
подключение радиодатчиков, работающих на защищенной частоте 868 МГц (до 40 шт.)
Эргономика размещения

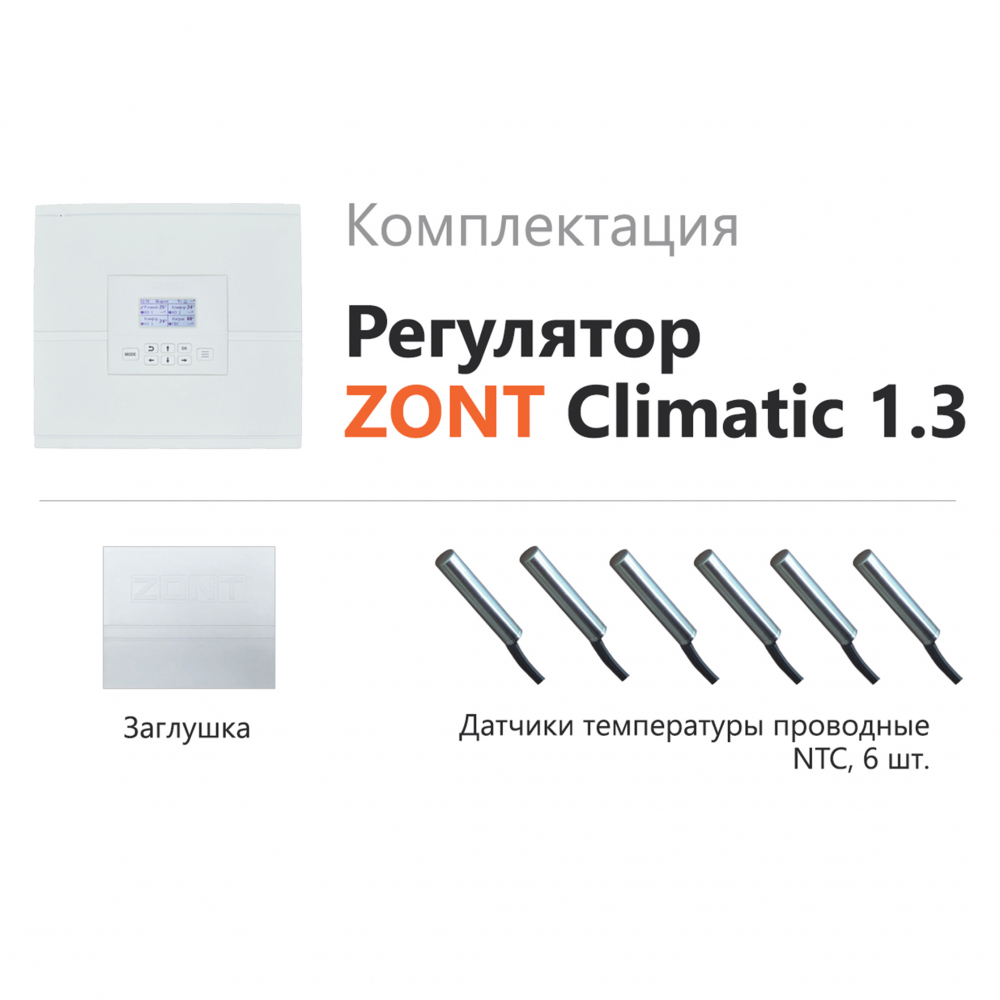

Продуманный и современный дизайн прибора позволяет разместить его как в специально-предназначенном помещении, так и в жилых комнатах дома. Панель управления ZONT Climatic OPTIMA выносная, при желании ее можно расположить отдельно от регулятора. Ее место в корпусе закроет заглушка, входящая в комплект.
ZONT Climatic OPTIMA современное готовое решение для создания энергоэффективной системы отопления и ГВС!
Комфортная температура в помещении всего за 1 настройку!
Безопасность всей системы отопления!
Экономия на энергоносителях от 30%
Контроль и управление котлами
|
2 котла (каскад, основной и резервный)
|
подключение по цифровым интерфейсам OpenTherm, E-Bus, Navien (через платы цифровых шин)
|
подключение релейным способом
|
отображение текущего состояния котла
|
мониторинг температуры воздуха в помещении, на улице, теплоносителя
|
ПИД-регулирование
|
настройка работы 2 котлов по расписанию
|
защита от замерзания
|
функция «Лето» для автоматического отключения
|
Управление бойлером ГВС косвенного нагрева
|
работа по расписанию
|
функция «Антилегионелла»
|
мониторинг температуры ГВС
|
Особенности управления и настройки
|
настройка и управление через собственную выносную панель
|
4 предустановленных режима с возможностью изменения настроек
|
предустановлены основные настройки контуров системы отопления и ГВС
|
погодозависимое управление
|
Управление исполнительными устройствами
|
13 релейных выходов позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
|
Использование датчиков
|
температурные проводные цифровые и аналоговые NTC
|
радиодатчики 433 МГц
|
радиодатчики 868 МГЦ (при использовании радиомодуля МЛ-489 или МЛ-590)
|
Оповещения на панели прибора
|
при отклонении текущей температуры от заданных пороговых значений
|
при аварии и неисправности котла
|
при неисправности подключенных датчиков температуры
|
Кол-во управляемых котлов
|
До 2-х котлов. Управляются релейно и /или по цифровой шине (опция)
|
Контур ГВС
|
1 шт.
|
Прямой/смесительный контур
|
3 шт.
|
Управление контуром рециркуляции
|
Есть
|
Основное питание
|
номинальное напряжение: 220 В, 50 Гц переменного тока;
диапазон рабочих напряжений: 85 В.264 В
|
Резервное питание
|
встроенный аккумулятор LIR 14500
напряжение 3,7 В, емкость 800 мА*ч
|
Потребляемая мощность
|
Не более 25 Вт
|
Поддерживаемые интерфейсы
|
USB 2.0 slave: обновление прошивки контроллера;
1-Wire: порт для подключения проводных цифровых датчиков температуры;
K-Line: обмен данными, подключение радиомодуля и других устройств
RS-485: обмен данными
|
Аналоговые входы
|
6 шт. (подключение датчиков NTC)
входное напряжение 0-3,3 В;
дискретность измерения 12 бит;
погрешность 2 %;
подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм
|
Релейные выходы
|
13 шт.,
максимальный ток одного реле не более 2 А;
максимальный суммарный ток не более 5 А;
выходы реле для насосов и сервоприводов силовые и рассчитаны на напряжение 220 В;
выходы реле для управления котлами, не подключены к цепям питания (выход типа сухой контакт)
|
Внутренний выход питания +5 В
|
1 шт.
для питания цифровых датчиков температуры при трехпроводном подключении;
максимальный суммарный ток потребителей не более 50 мА
|
Радиоканал 868 МГц
|
подключаемый через внешний радиомодуль ZONT МЛ-489 или МЛ-590
поддерживает до 40 радиодатчиков
|
Корпус, размеры, вес
|
Пластиковый, с креплением на плоскую поверхность.
|
Габаритные размеры
|
100 х 330 х 300 мм
|
Вес брутто
|
2,5 кг
|
Класс защиты
|
IP20 по ГОСТ 14254-2015
|
Диапазон рабочих температур
|
Минус 10° С плюс 50° С
|
Максимально допустимая относительная влажность
|
85 %
|
