Подробное описание

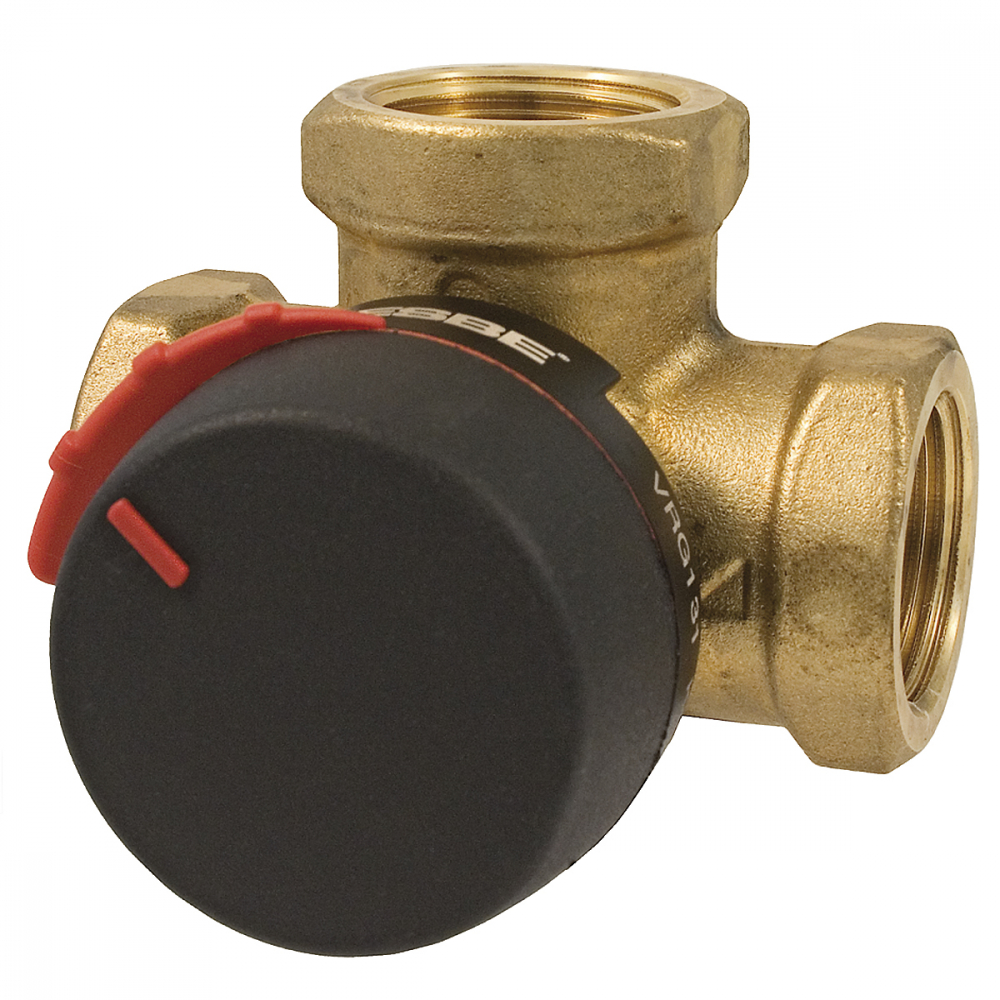

Для более лёгкого ручного управления клапанами, они оборудованы рукоятками и ограничителями угла поворота в 90°. Шкала позиции клапана может быть
переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Вместе с приводами серии ESBE ARA600, клапаны VRG130, кроме того, легко оборудовать автоматическим управлением и они имеют чрезвычайную точность регулировки, благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE, расширяющие сферу применения.
Клапаны ESBE VRG130 выпускаются в типоразмерах DN15–50 с внутренней или наружней резьбой, с накидной гайкой и накидной гайкой насоса в DN20 или с компрессионными фитингами для труб с наружним диаметром 22 и 28 мм.
СЕРВИС И ОБСЛУЖИВАНИЕ
Узкая и компактная конструкция клапана обеспечивает лёгкий доступ инструмента при сборке и разборке клапана. Имеется ремонтный комплект для основных компонентов.
ПРИМЕРЫ УСТАНОВКИ
Все показанные примеры установок могут быть зеркально отражены. Шкала позиции клапана может быть перевёрнута и повёрнута для различных вариантов монтажа и должна быть установлена в правильной позиции, как показано в инструкции по установке. Символы, маркированные на отверстиях клапана (■●▲), снижают риск неправильной установки.
