Подробное описание

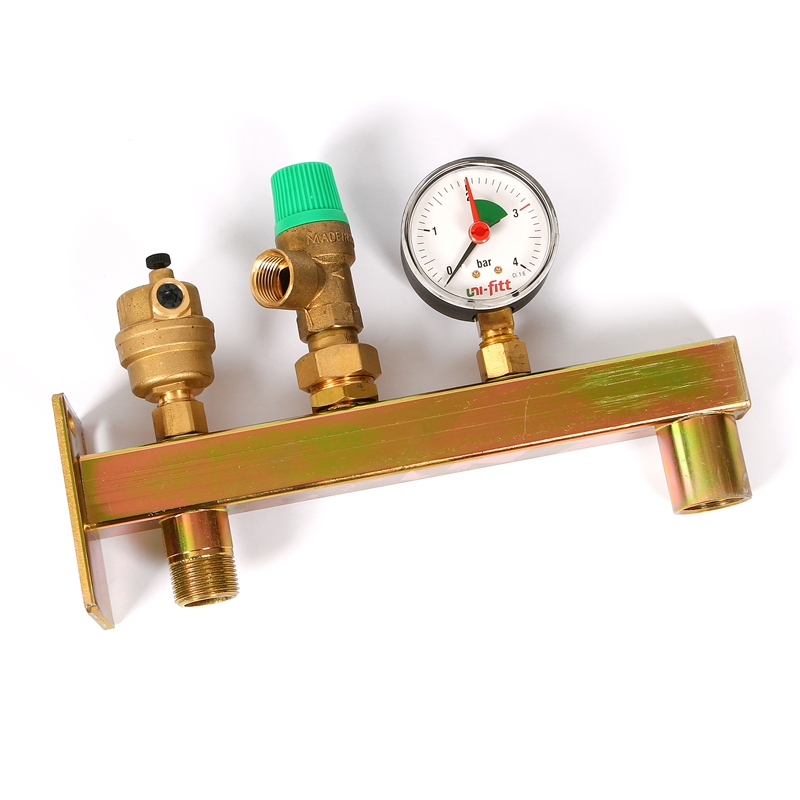

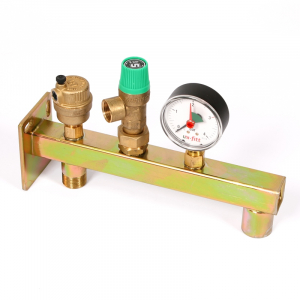

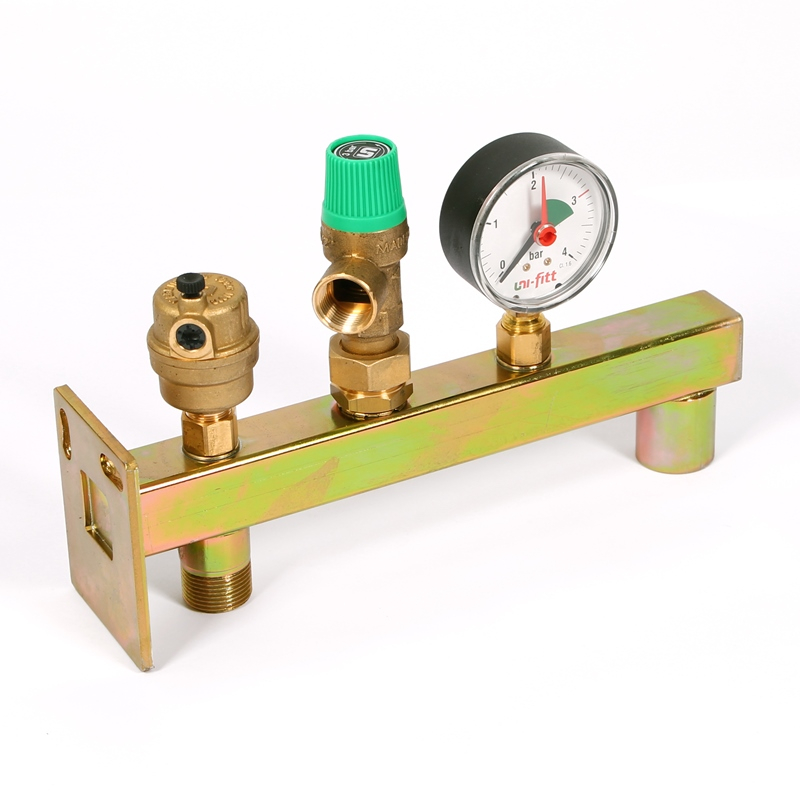

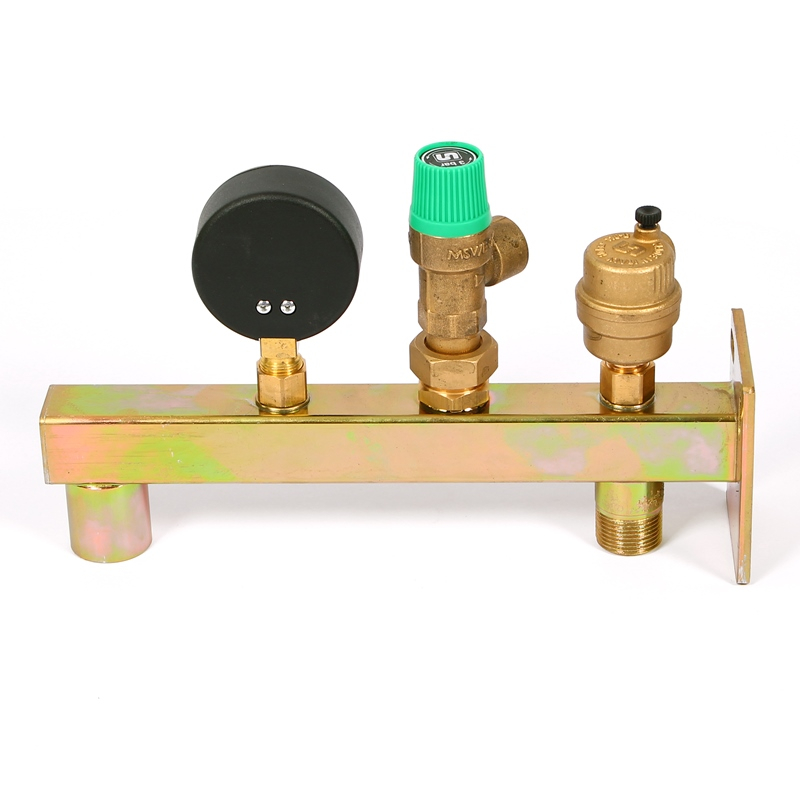

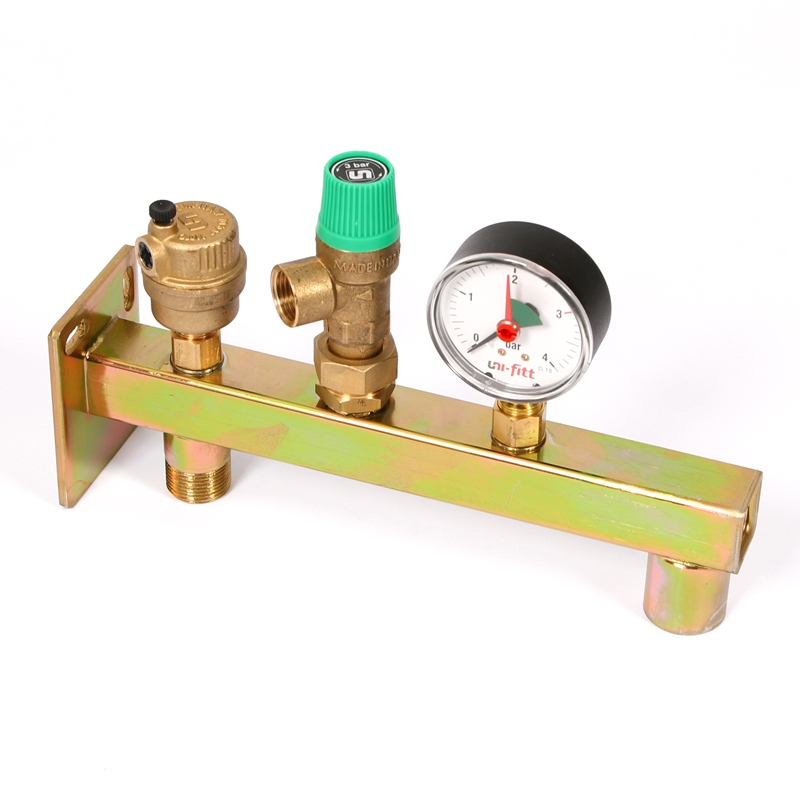

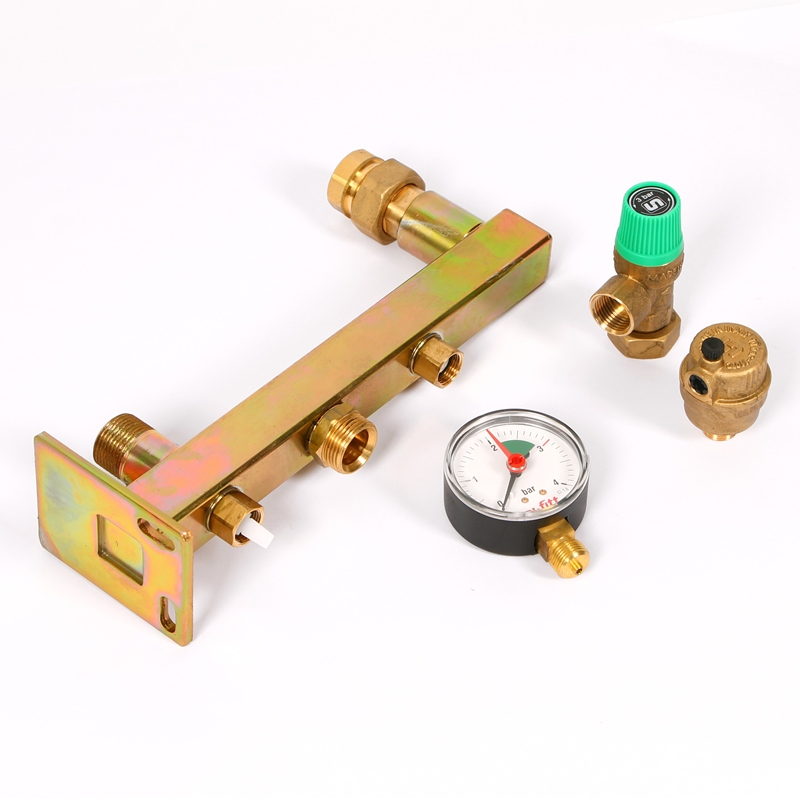

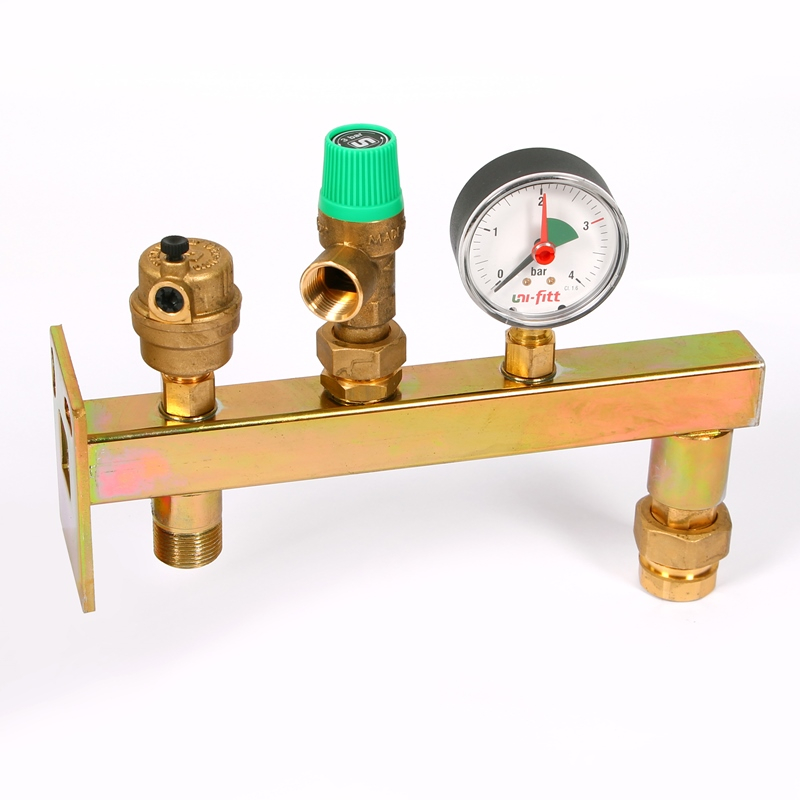

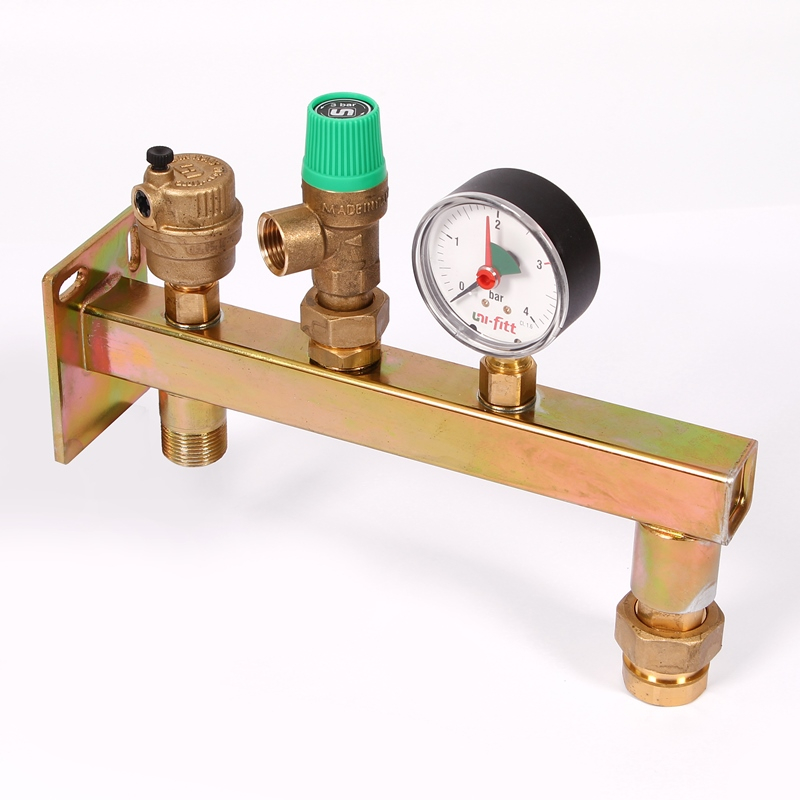

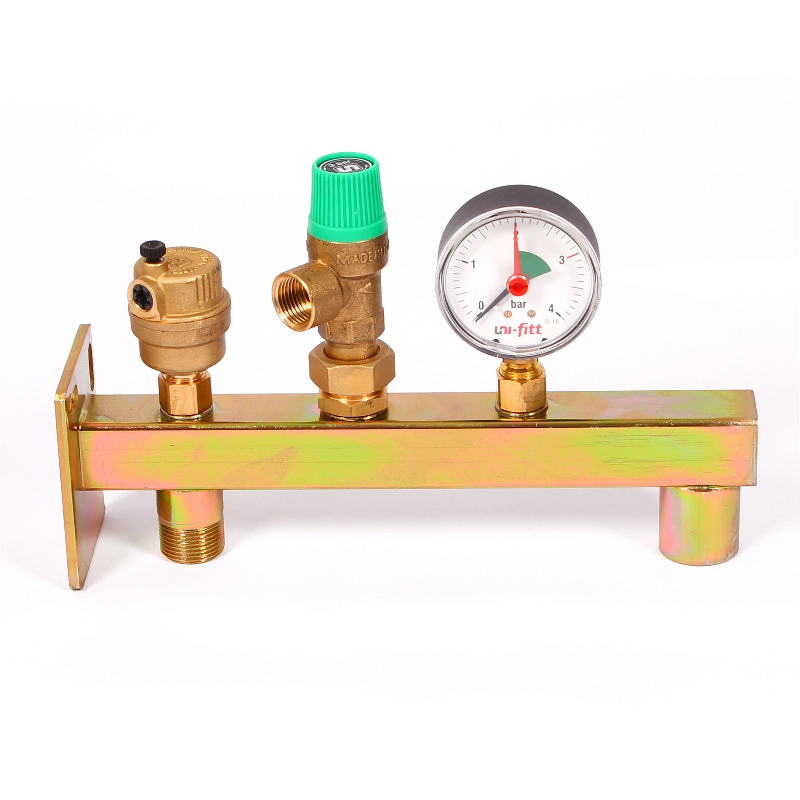

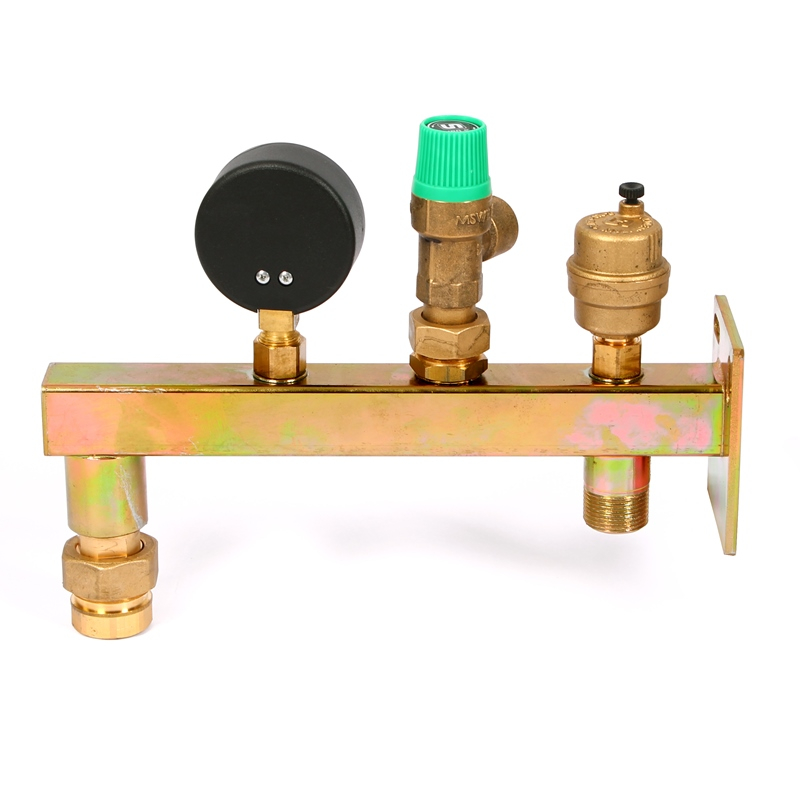

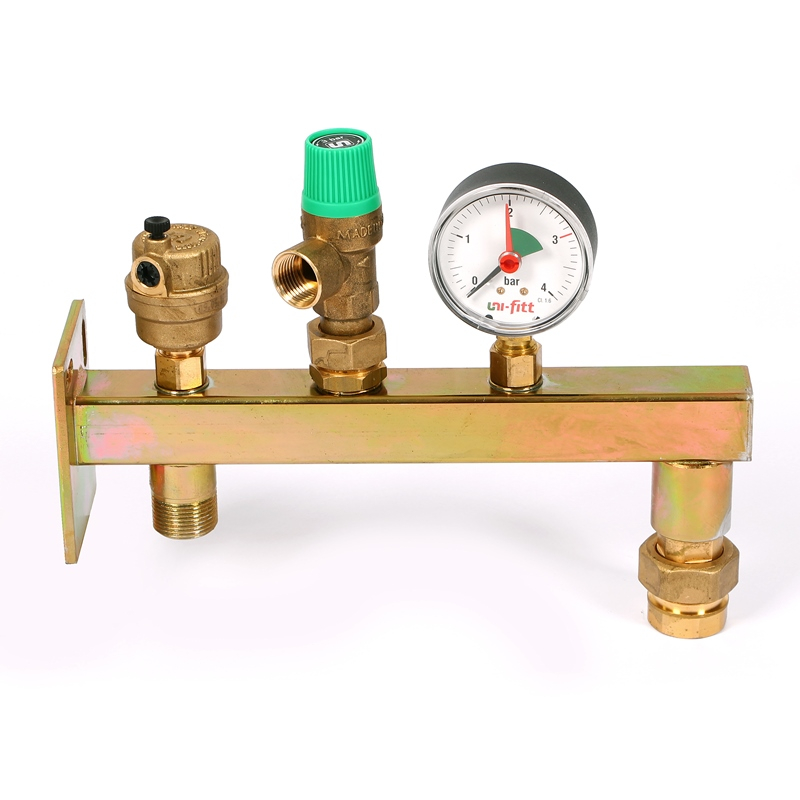

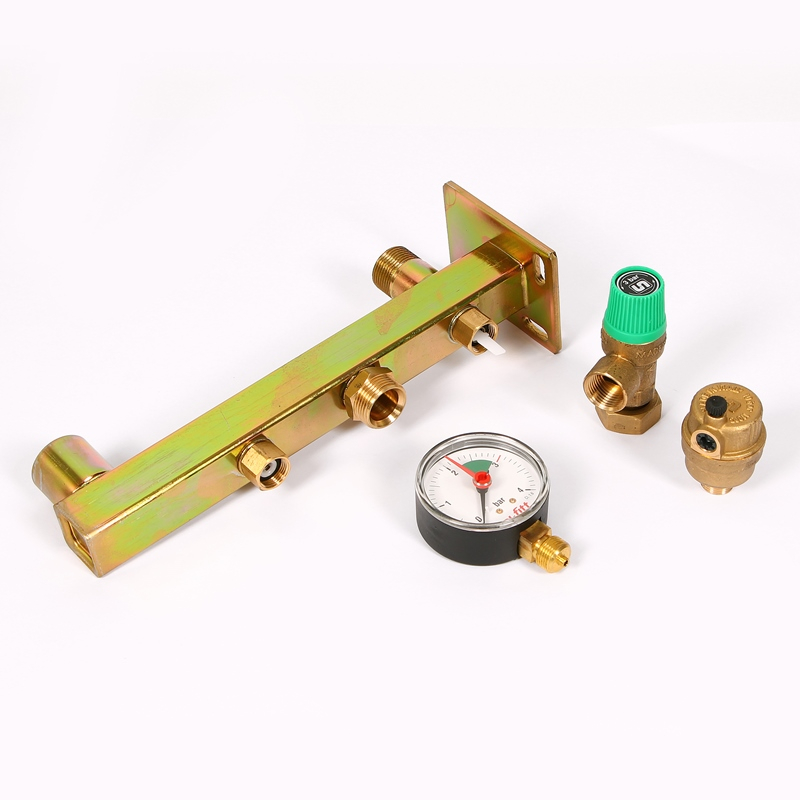

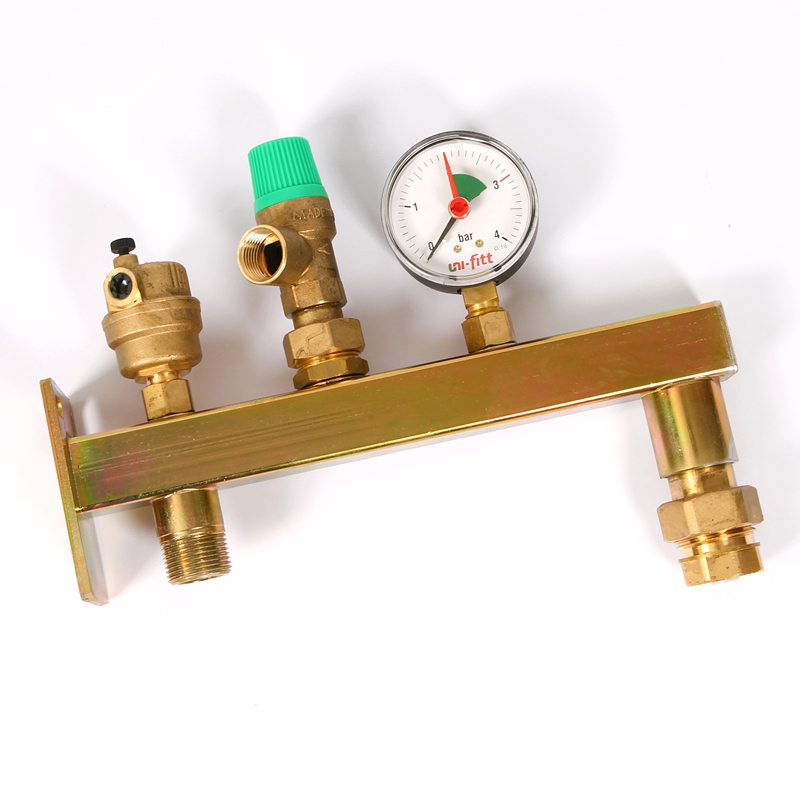

Консоль Uni-Fitt состоит из корпуса с монтажной площадкой для крепежа на стене, установленных на нем предохранительного клапана, воздухоудалителя и манометра. Патрубок подключения расширительного бака может быть снабжен отсекающим клапаном, позволяющим демонтаж бака без слива теплоносителя из системы. Манометр и воздухоотводчик подключены к корпусу консоли через автоматические запорные клапаны, позволяющими демонтировать их без опорожнения системы.
Максимальная мощность системы отопления (отопительного котла) составляет 50 кВт, давление срабатывания предохранительного клапана – 3 бар, максимальная рабочая температура – до +80 оС, минимальная рабочая температура -10 оС. Диапазон измерения давления манометром составляет 4 бар. Номинальная емкость мембранного бака – 24 литра. Давление срабатывания предохранительного клапана составляет 3,3 бар, закрытие клапана – 2,4 бар. Консоль предназначена для монтажа на стене. Корпус изготавливается из оцинкованной стали, клапан и воздухоотводчик – из латуни.
Для подключения консоли к гидравлической системе и расширительному баку применяется наружная и внутренняя резьба HB. Диаметр подключения G 3/4". Консоль устанавливается в непосредственной близости от котла и выше него, таким образом, чтобы вся предохранительная арматура была в вертикальном положении. Крепление на стену должно производиться крепежом, соответствующим материалу стены (крепеж в комплект не входит), и обеспечивающим надежную фиксацию.
