Манометр аксиальный 50мм (0-10 бар) 1/4" наружн. резьба TAEN

225 p

Артикул: PGA-10

Манометры предназначены для измерения давления жидких и газообразных веществ, неагрессивных к материалам изделия. Применяются в системах водоснабжения и отопления.

Характеристики

Тип:	Манометр
Диаметр:	50
Вид:	Аксиальный
Диапазон измерения давления, бар:	0-10
Присоединительный размер, дюйм:	1/4"
Макс. рабочая температура, град:	85
Макс. рабочее давление, бар:	10
Класс точности (давление):	2,5
Материал корпуса:	Пластик
Материал чувствительного элемента:	Латунь
Класс защиты:	IP43
Производитель:	TAEN
Страна бренда:	Китай

Подробное описание

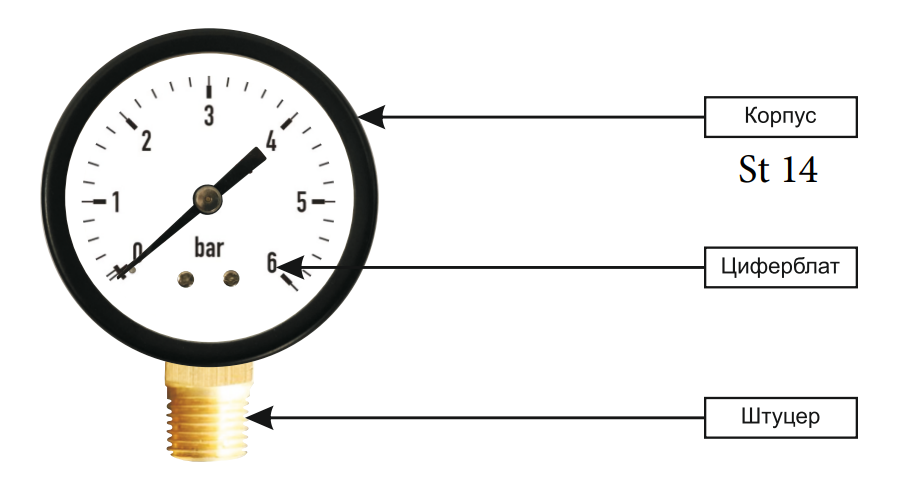

Технические характеристики:
- неэлектронный (механический);
- латунный штуцер;
- с металлической диафрагмой;
- диаметр (d): 50 мм;
- допустимая температура измеряемой среды: до +85 °С;
- класс точности: 2.5;
- класс защиты (IP): IP43.

Принцип действия:
Принцип действия основан на трубчатой пружине Бурдона, играющая роль чувствительного элемента. Под воздействием давления свободный конец пружины перемещается и с помощью специального механизма вращает стрелку манометра.

Монтаж и меры безопасности:
- При монтаже, циферблат манометра, должен быть расположен вертикально.
- Монтаж и демонтаж необходимо производить при отсутствии давления в трубопроводе.
- Сам трубопровод должен быть очищен от посторонних включений.
- При установке прибора, запрещается прикладывать усилие к его корпусу, вращать прибор допускается только за штуцер.
- После установки манометра, давление следует подавать постепенно.
- Не допускается превышать диапазон измерений и температурные ограничения.
- Атмосферные осадки не должны попадать на манометр.
